目前，鋼結構通常用的超細玻璃棉材料，在保溫隔熱性能、防火性能、穩定 性、抗壓強度、隔音性能，有害物質含量等方面與其它材料相較均占有優勢。

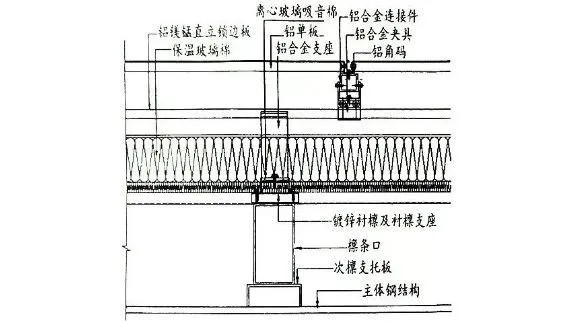

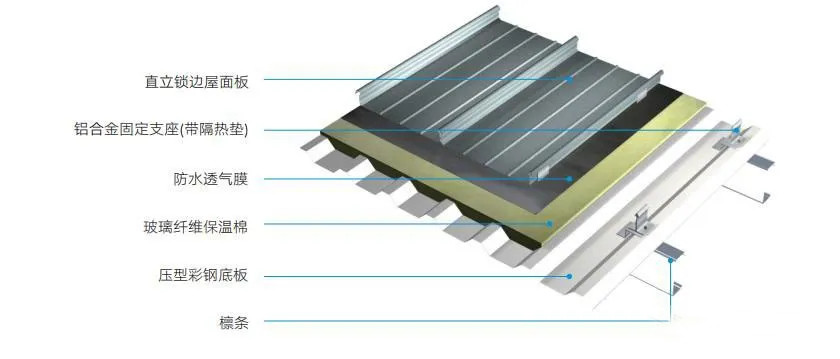

    建筑工程中以玻璃棉作為保溫材料，結合“檁條托板+檁條+壓型鋼襯板+鋁 鎂錳直立鎖邊板+鋁鎂合金方管+氟碳噴涂鋁單板”組成一種新型鋼結構屋面保溫 系統。它主要利用玻璃棉環保、隔音、防火、隔熱、防潮、輕質、高彈性、抗壓 、易安裝、成本低、能適應深冷到較高溫度范圍的特點解決屋面保溫、漏水及拼 接等問題，以保持整個屋面的保溫效果，成為目前較可靠的一種新型環保多功能 建筑材料。

    玻璃棉氈上鋪設鋁鎂錳直立鎖邊板既對玻璃棉氈進行了有效的保護又采用機 械咬合，沒有任何螺絲釘外露，杜絕了傳統屋面成千上萬個螺絲釘孔造成的漏水 隱患，具有較好的防水性能，無需單獨設置防水層。

    施工順序：施工準備→測量定位→檁條托板安裝→檁條安裝→壓型鋼襯板安 裝→天溝安裝→鋪設無紡布→鋁合金支座安裝→鋪設離心玻璃棉氈→安裝鋁鎂錳 直立鎖邊板→安裝鋁合金方管→氟碳噴涂鋁單板安裝。

骨架安裝

    檁條托板、屋面檁條、天溝鋼結構骨架可根據自身需求選擇適應型號壓型鋼 板、鋼方通、鋁合金方管。

板材選用

    根據底層板、屋面天溝、屋面板、屋面裝飾板等地方用處不同，應分別采用 厚型彩鋼板、厚不銹鋼、厚型鋁鎂錳直立鎖邊板、氟碳噴涂鋁單板板材，型號需 根據自身考量。

屋面保溫棉：以150mm/厚、容重16㎏/m3、的玻璃棉氈為例。

其它材料：（無紡布、鋁合金支座，型號自選）+隔熱墊+自攻螺釘。

輔助設備：吊車、交流電焊機、板材成型機、電動拉鉚槍、電動螺絲槍、電動咬 合機、手電鉆、鋁切割機、電鋸、普通切割機、手工夾等。

檁條托板安裝

    確定托板安裝位置進行檁條托板點焊在鋼梁上，然后，反復測量確認無誤后 對其進行滿焊，清除焊渣，檢查焊縫質量合格后刷防銹漆、防火漆及面漆。

檁條安裝

    將做好圖層的檁條按照?qǐng)D紙?jiān)谕邪迳戏懦鰴_條位置，做好標記，傳送至屋面 ，按照標記依次安裝、校對，焊接前保證相鄰檁條的頂面高差、平齊，高差要求 在2mm以內，最后將托板和檁條進行滿焊刷漆。

壓型鋼板鋪設

    需利用塔吊或吊車方法進行提升，并分點放置各個施工部位，注意不得集中 存放。鋪設時將板材寬度覆蓋線對準起始線，彩鋼板橫向搭接不小于1個波距， 縱向搭接不小于120mm，緊固兩端，安裝順序?yàn)橄茸螅ㄓ遥┲劣遥ㄗ螅笞韵?而上。

  注意：緊固自攻螺絲應掌握緊固度，不宜過度，否則，會使密封圈上翻，甚至 將板面壓至下凹。

天溝安裝

    天溝安裝在鋼結構骨架上采用（適用型號鋼方通與主體鋼結構焊接）校正鋼 安裝位置并按施工要求，依次進行焊接以此類推焊接完成后清理焊渣，安裝順序 為由低到高，高處要搭接在低處天溝上，搭接處天溝采用周圍焊焊接。

鋪設離心玻璃棉施工質量及檢驗要求

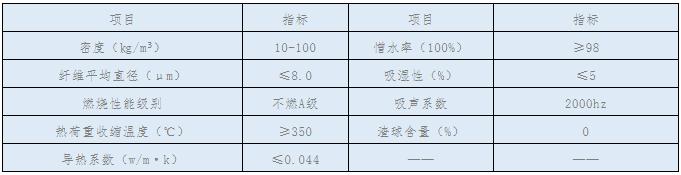

1、離心玻璃棉氈技術指標詳見表一；

2、產品含水率不大于1.0%；

3、離心玻璃棉必須有產品合格證、檢驗報告單、進場后必須復試合格后方可安 裝；

4、離心玻璃棉剪裁邊緣直線誤差應小于5mm，拼縫不大于2mm，板高差不大于 1.5mm。

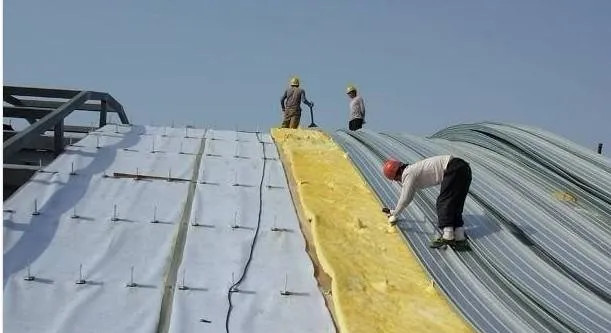

    1、鋪設離心玻璃棉氈需依次從屋脊向檐口防線鋪設，棉氈鋪設垂直于檁條 ，放卷時保證對齊和張緊，必須鋪平無翹邊，折疊，接縫嚴密，上下層鋪縫，縱 向搭接時其搭接頭應安在排檁條處。

    2、為保證玻璃棉氈鋪設不受天氣影響鋁鎂錳直立鎖邊板與保溫棉平衡施工 ，避免對已完工部分的破壞并有防突擊強風設施。

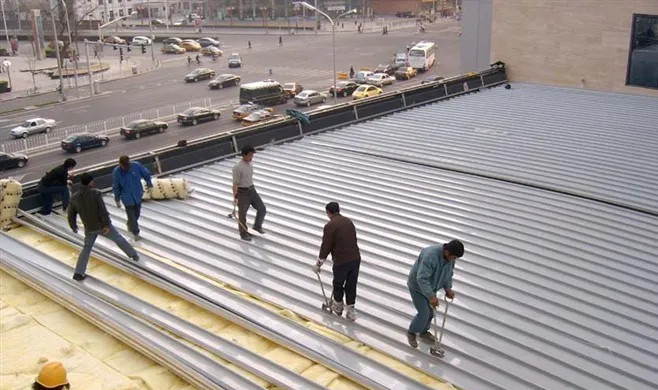

安裝鋁鎂錳直立鎖邊板

    1.放線：鋁合金支座安裝合格后，在板端設定線位，一般以板出排水溝邊沿 的距離為控制線，板塊伸出排水溝邊沿的設計長度為100mm，實際施工為120mm， 以便于修剪。

    2.就位：施工人員將板抬到安裝位置，就位時先對準板端控制線，然后將搭 接邊用力壓入前一塊板的搭接邊，檢查搭接邊是否緊密接合，安裝鋁鎂錳鎖邊板 同時應將天溝水板一并安裝，使用螺絲將其與鎖邊板連接。

    3.咬邊：屋面板位置調整好后，用專用電動咬邊機進行咬邊，當天就位的屋 面板必須完成咬邊，以免大風天氣將板塊吹壞或刮走。

    4.板邊修剪：屋面安裝完成后對沿邊處進行修剪保證邊緣整齊、美觀，鎖邊 板深入天溝尺寸為100mm。

安裝鋁合金方管

    沿檁條上部控制線1.2米設置一鋁合金夾具，將其與鋁合金方管、鋁合金支 座連接，夾具緊扣鋁合金支座頂端，每個夾具用兩個螺栓緊固，保持中心線應對 控制線，方管按夾具孔距打眼，孔徑符合螺栓要求。

氟碳噴涂鋁單板安裝

    先在鋁合金方管上按照鋁單板排版圖放出鋁合金角碼位置線，按350mm設置 一個，角碼安裝在鋁方管上部，用自攻螺絲固定，將鋁單板按照排版圖依次放置 在兩條方管上。采用自攻螺絲直于單板側面擰入，單板間縫隙為50mm。

    該技術已成功應用于東奧南沙灣酒店的建筑當中，在屋面保溫、解決漏水等 方面取得了顯著效果，該技術以其施工方法簡便、維護費用低、施工效率高、質 量好且節能環保等優勢，適用于大型公共及民用建筑的節能保溫結構屋面工程， 及對恒載和溫度變化有限制要求的鋼結構屋面保溫工程。
