常用的暖通空調管道保溫材料類型及規格參數
2023-09-15       來源:尤特森

用于暖通空調管道的隔熱材料只有幾種類型。然而,由于管道安裝在天花板上方,人們通??床坏焦艿栏魺釋印R虼?,尤特森小編將分享 4 種常見的管道保溫材料類型及其規格。

通常,管道的外表面會放置絕緣材料,以防止冷凝和能量損失。然而,有時會在管道的內表面粘貼絕緣材料以抑制噪音,特別是對于空氣處理機組(AHU)的管道。外部和內部管道應用的隔熱材料規格不同。有些隔熱材料不適合內部管道應用。話雖如此,讓我們開始吧。

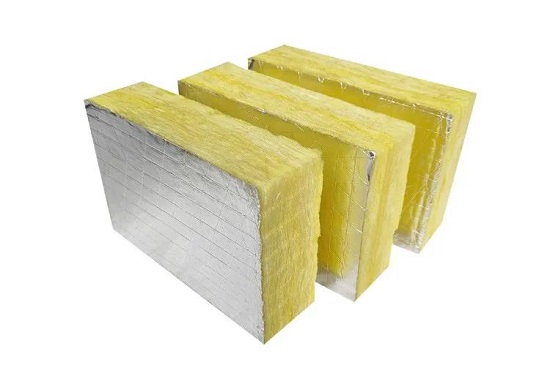

1、鋁箔貼面玻璃棉

鋁箔貼面玻璃棉是暖通空調管道最常見的隔熱材料。柔性管道始終由玻璃棉保溫。玻璃棉的外表面上有一層閃亮的鋁箔,可將玻璃棉固定在一起。

鋁箔貼面玻璃棉

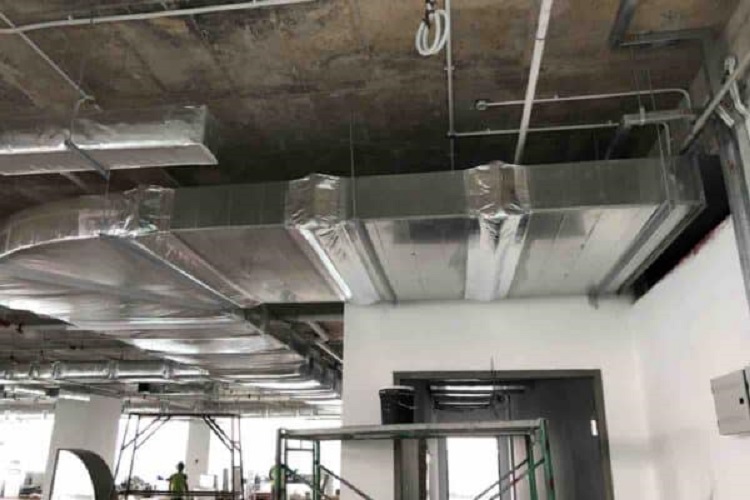

下面是我在施工過程中拍攝的AHU主送風管道的實際現場照片。請注意,管道的前三部分沒有外部隔熱層。這是因?yàn)樗鼈儍?nèi)部絕緣,以抑制AHU發出的噪音。

鋁箔貼面玻璃棉

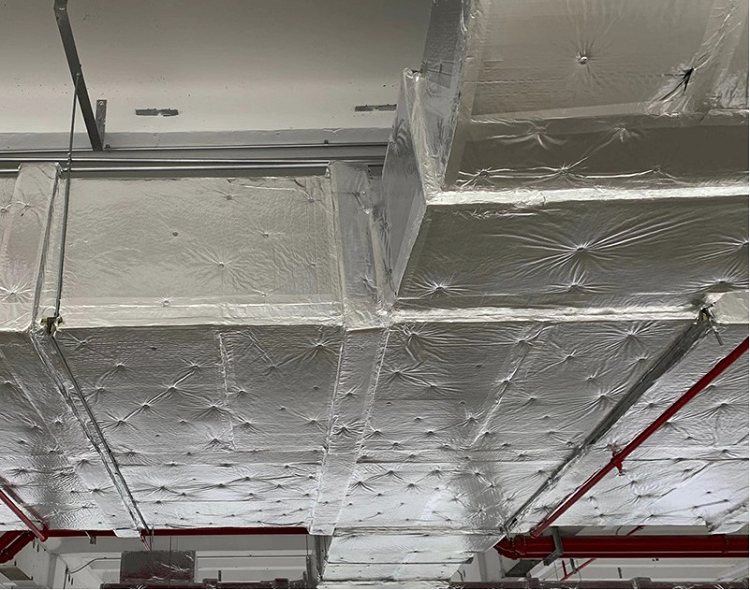

內部保溫后,可以看到風管的其余部分采用玻璃棉和鋁箔進行外部保溫。即使管道是內部保溫的,管道接頭仍然需要外部保溫,以防止凝露。

通常,空調管道的送風和回風管道需要至少25毫米厚的玻璃棉保溫層,玻璃棉的密度不應小于32kg/m3,并且熱能玻璃纖維的導熱系數不應超過 0.035 W/mK。需要注意的是,保溫層的厚度取決于管道內部移動的空氣與管道外部周圍的空氣之間的溫差。

通常,AHU 送風溫度約為 14℃,室溫約為 24℃。因此,溫差可能約為 10℃。因此,如果您將玻璃棉密度保持在 32kg/m3,則使用25毫米厚的玻璃棉就足夠了。

鋁箔貼面玻璃棉

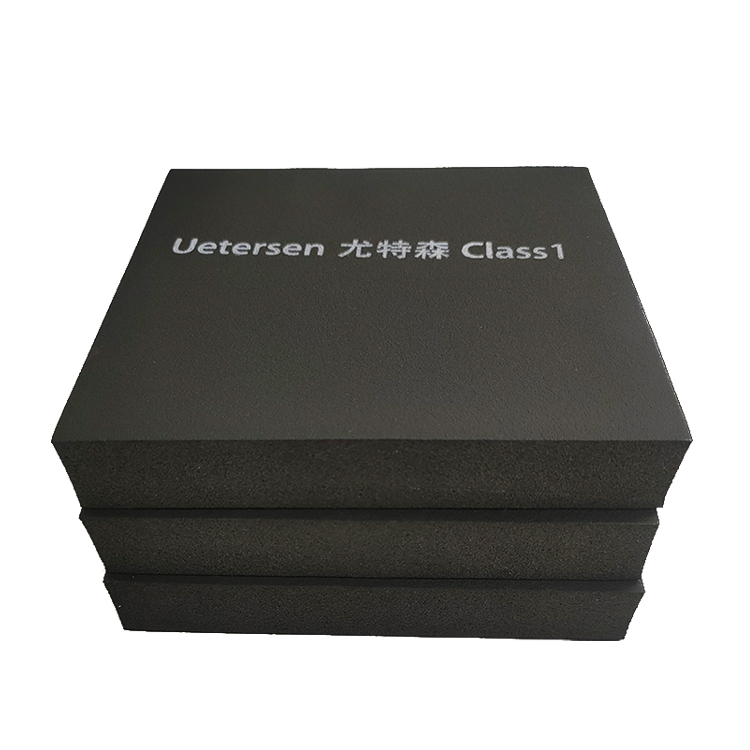

2、橡塑

橡塑是采用橡膠和聚氯乙烯為主要材料而制成的高分子化合物,內部為彈性閉孔發泡式結構,具有導熱系數低、防水防潮、減振降噪、外觀素雅美觀、安裝方便等優點。

橡塑

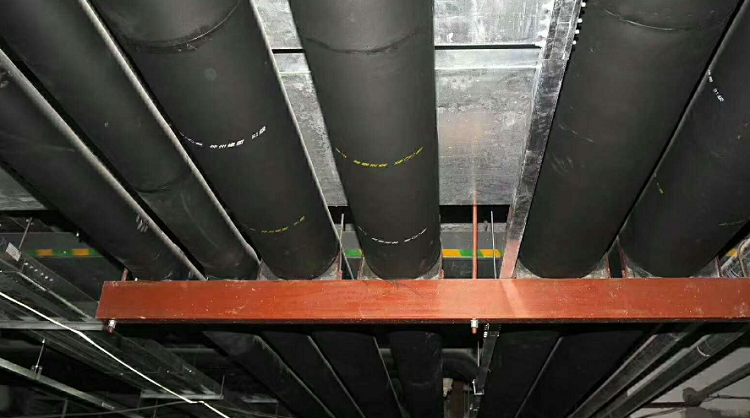

橡塑作為暖通管道的保溫材料更具有吸引力,橡塑的顏色可以定制,色彩豐富,另外不像玻璃棉保溫絕緣管道那樣有皺紋。此外,與玻璃棉相比,橡塑使用起來更安全。

橡塑使用的厚度根據溫差的大小來決定的,一般的住宅和商業建筑使用10mm厚度,導熱系數為0.035 W/mK。醫院項目可能需要至少20mm厚度,密度不應小于30 kg/m3。

橡塑

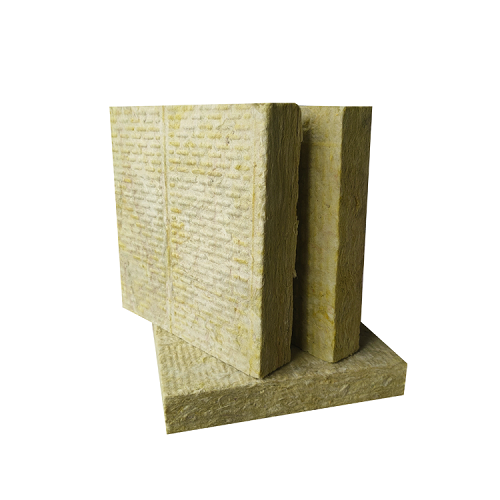

3、巖棉

巖棉是一種常見的保溫隔音材料,安裝在大型空調管道的內表面上以吸收噪音。一般而言,內部保溫層分別從AHU和風機盤管(FCU)的送風出口延伸約6m和1.2m。

巖棉

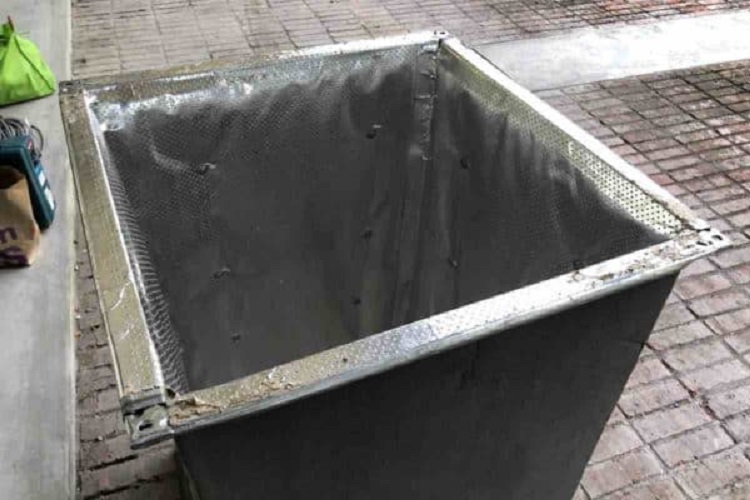

下面您可以看到AHU管道的內部。它采用巖棉保溫,巖棉由穿孔金屬板固定。

巖棉

有時也可用同規格的玻璃棉代替巖棉。然而,巖棉是更優選的,因?yàn)樗鼈冊贏HU管道內的高風速下不易撕裂。

通常,空調管道的內部把握層要求厚度至少為50mm,并采用巖棉隔熱層。巖棉的密度不應小于32kg/m3,巖棉的導熱系數不應超過0.035W/mK。

如果風速超過7.6 m/s,應使用穿孔金屬板代替穿孔金屬板以增加完整性。沖孔金屬板的厚度約為0.6mm。

4、帶穿孔鋁箔的玻璃棉

玻璃棉還用于空調管道的內部保溫,以抑制噪音。通常,帶有穿孔鋁箔的玻璃纖維用于對 FCU 管道進行內部絕緣。AHU 管道的風速很高,會撕裂玻璃纖維和鋁箔。

帶穿孔鋁箔的玻璃棉

FCU的噪音不如 AHU。因此,F(xiàn)CU管道的內部隔熱層大多采用25mm厚的玻璃棉。玻璃纖維的密度保持不小于 32 kg/m3,玻璃纖維的導熱率不應超過 0.035 W/mK。

對于隔音應用,必須使用穿孔箔而不是實心箔,因?yàn)槲覀冃枰@些孔使材料能夠有效地吸收聲音。然而,非常重要的是不要使用太大的孔,以防止玻璃纖維斷裂并造成健康危害。

除了上述四種類型的暖通管道保溫材料外,還有其他類型的管道隔熱材料,例如聚氨酯、預制管道等。但是,這4種類型的保溫材料是暖通管道保溫最常用的材料。
